    气垫式搬运车装置使用说明书

    一、简介
    气垫式搬运车装置是一种结构简单、使用灵活方便的搬运装置。这种装置特别适用于不能承受震动、对平稳性要求很高的精密设备的搬运和位置调整,以及不能安装起吊设备场合下的搬运。
    该气垫搬运装置有如下特点:
    •  由于摩擦力小,移动时所需牵引力或推力很小;
    •  机动性好,定位精确;
    •  对地面的压力小,能很好的保护地面;
    •  维修简单,安全性好;
    •  可根据被运物体的重量和体积进行组合,适合大、小重量的运输;
    二、简单结构及工作原理
    气垫搬运装置的概念应包括气垫搬运装置本身及该装置的工作环境。气垫装置由控制器、支承块、气囊等组成。工作环境是指比较光滑的工作路面。此外,气垫装置工作时需要压缩空气,这可利用工厂内部的压缩空气系统,也可以使用单独的空气压缩机。
    气垫搬运装置的简单结构和工作原理如图所示:


    当气垫搬运装置充气时,气囊膨涨形成一圆环,空气从气囊中经小孔进入气室,在气室中建立起承载压力。并向四周泄气与地面形成非常薄的空气膜。因气膜摩擦阻力很小,所以能用很小的推力使重物向任何方向推进、旋转、定位。
    本气垫搬运装置每个的设计压力为 0.4Mpa(4kg/cm2)

    D—气垫承压面积的直径,设计值为37cm。
    P—气室承压气压。
    三、安装及使用方法

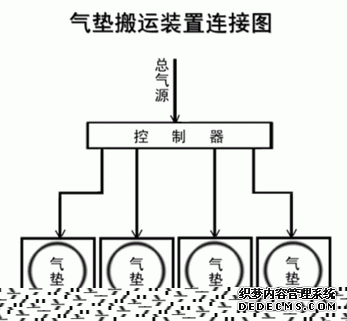

    •  气垫搬运装置由四个气垫支承块组成。使用时,将压缩空气源用主气管接至控制器上,然后用分气管将气垫支承块与控制器分别连接。
    •  将几个气垫支承块按合理的布局塞与机器支承面下。
    •  接通气源,将每个调压阀旋钮拉起,旋转每个调压阀旋钮,使气垫充气升起 (注意:每个气垫的充气压力请勿超过 0.4Mpa) ,气垫充气升起后,按下每个调压阀旋钮锁紧,既可移动。如供气压力过大,将导致气垫上下震动。
    •  机器移动定位后,先不要关闭气源,应现旋动地脚螺栓,使其接触地面。这时关闭气源,气囊泄气后即可撤出。
    •  工作完成后,主、分气管拆卸时,须先将管道内的压缩空气放出,控制器上所有压力表读数为零。
    四、外形尺寸
    长×宽×高:380×380×50mm
    五、注意事项
    •  每个气垫支承块的充气压力请勿超过 0.4Mpa。
    •  每个气垫支承块承受的重量尽可能均匀,且压在气垫支承块的中心,使气垫支承块不发生倾斜。
    •  至少 3块气垫支承块组成。
    •  气垫支承块未承受重量或未完全承受重量时供气压力不宜过大,否则出现气垫支承块跳动现象,此时只要降低供气压力,即可正常。
    •  气垫支承块和地面接触的是气囊,气囊是橡胶件,一定要防止尖利物(如铁屑等)割破。
    六、售后服务
    •  本公司负责指导用户合理使用该产品。
    •  本产品在一年内如发生非使用不当的故障,本公司免费修理或更换。
    •  用户可根据情况增订气垫或购买支承块和气囊总成。
